Description
应用范围:
• 电机
• 变压器
• 线圈
• 电子产品、传感器
配套技术:
• 整合全球供应链资源，双片采用全球最大的双片制造商美国EMS的材料，外壳采用德国供应商的冲压测成型技术。
• 簧片采用日本NGK的材料，由日本冲压件供应商加工生产。
• 外壳和簧片采用镀银工艺，极大降低了接触电阻。
• 核心部件双片采用全自动化成型设备和温度筛选隧道窑生产检测，一致性好，性能稳定。

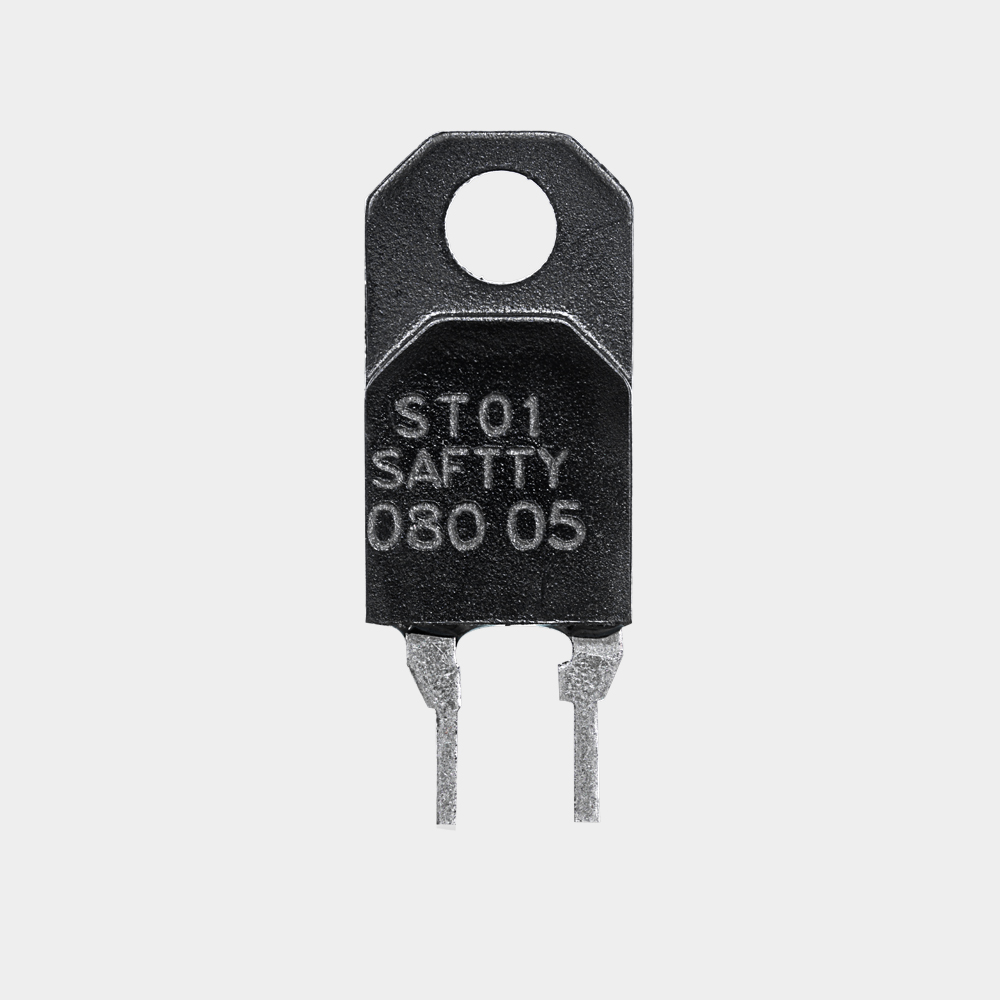

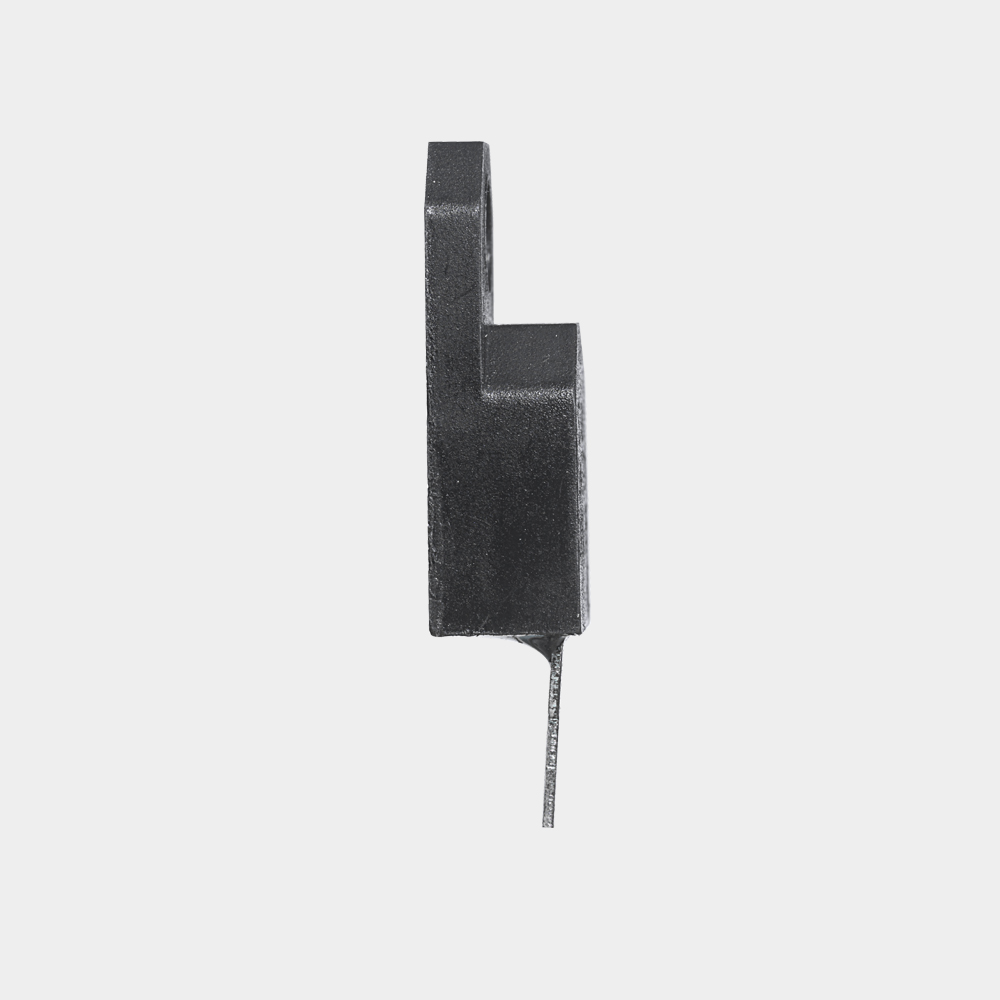

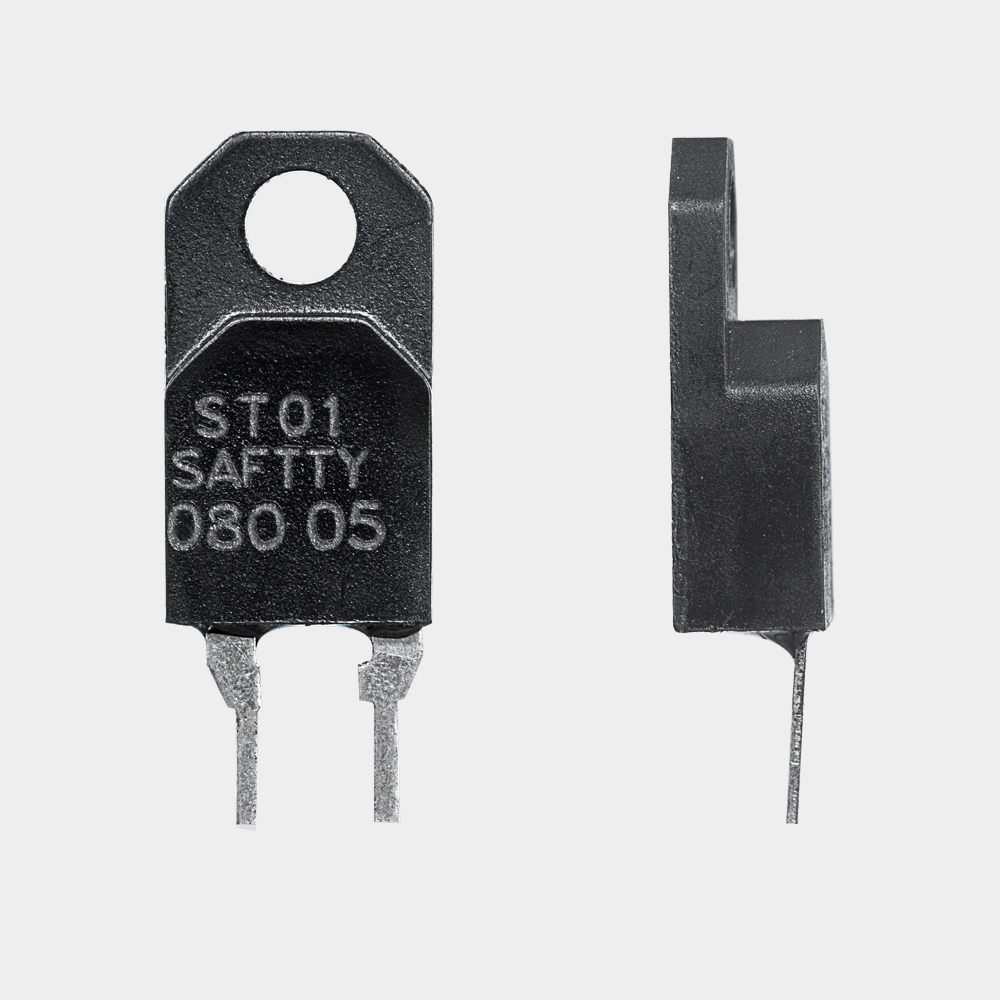

ST01 U8 热保护器
$200.00
产品优势:
• 温度范围：60-250℃.
• 国内首款获得UL和TUV认证，打破德国三十年垄断的保护器。
• 密封性好，能防止抽真空浸漆过程的产品失效。
• 体积小，适合内埋于线圈内部。
• 金属外壳，能承受50KG的线圈整形压力，热传导性好，对温度敏感。
• 纯温度型产品，电流不经过双片，没有电流热效应，控温准确。
技术参数
技术参数
| 常闭型/常开型 | |
| 动作温度（每5℃一档） | 60~250℃ |
| 公差 | ±5K/±8K/±10K |
| 复位温度范围 | -30K±15K |
| 最高电压 | 500VAC/14VDC |
| 电流 | 250VAC, 6A |
| 寿命 250VAC/3.0A cosφ1.0 | 10000 |
| 寿命 250VAC/6.3A cosφ1.0 | 3000/N |
| 寿命 250VAC/4.0A cosφ0.45 | 1000/N |
| 寿命 250VAC/1.0A cosφ0.45 | 10000/N |
| 接触电阻(55mm线长) | ＜50mΩ/N |
| 绝缘电压 | 1.5KV |
| 绝缘套管长度 “a” | ＞15mm |
| 直径 “d” | ＜8.9mm |
| 高 “h” | ＜4.6mm |
| 电子线 | UL3398 AWG22 300V 150℃ |
| 铁氟龙线 | UL10362 AWG22 600V 250℃ |
| 硅胶线 | UL3135 AWG24 600V 200℃ |
| 标准线的长度 | L1=L4=520±10mm L2=L3=200±5mm L5=L6=55±5mm |
